汽车零配件橡胶垫片安装视觉检测

汽车零配件橡胶垫片安装视觉检测

项目需求

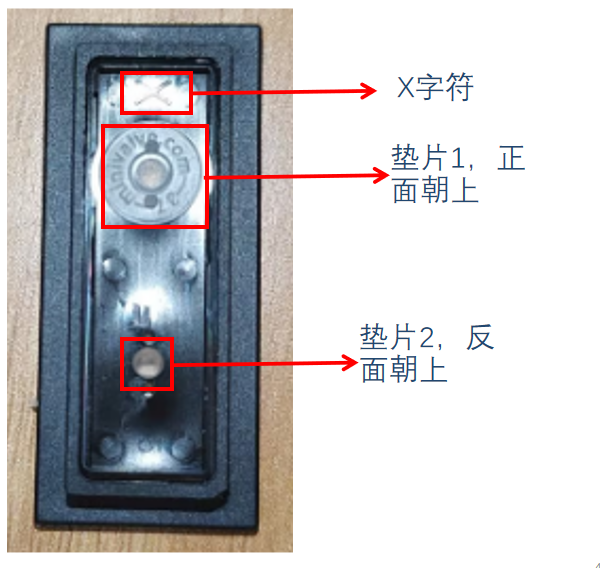

检测物：汽车零配件内垫片
检测要求：
1.检测配件内垫片安装是否正确，两个垫片需按一正一反安装，靠近X字符的垫片为正面安装
2.产品种类：1种
3.产品统一朝向流线
4.产品进料位置有限位
5.运动检测

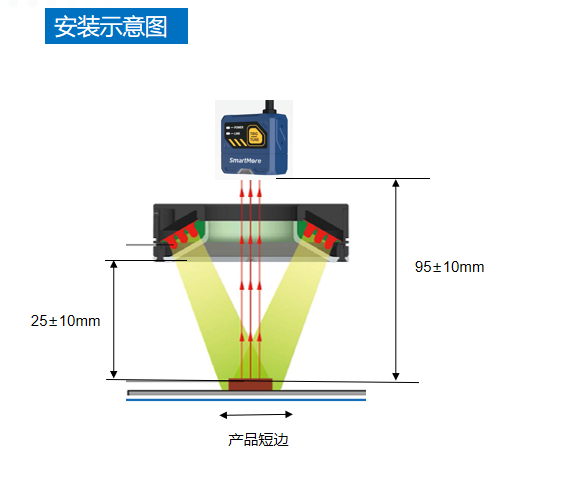

成像方案

检测方案

方案流程：
1）相机+光源垂直产品安装，视野覆盖比产品稍大的范围
2）使用位置修正工具，设定“X”字符和边框位置作为定位特征。
3）使用斑点有无工具，检测在靠经“X”字符位置，存在面积在15000-30000像素的白色斑点
4）使用斑点有无工具，检测产品另一端，存在面积在1200-3000像素的白色斑点

检测方案

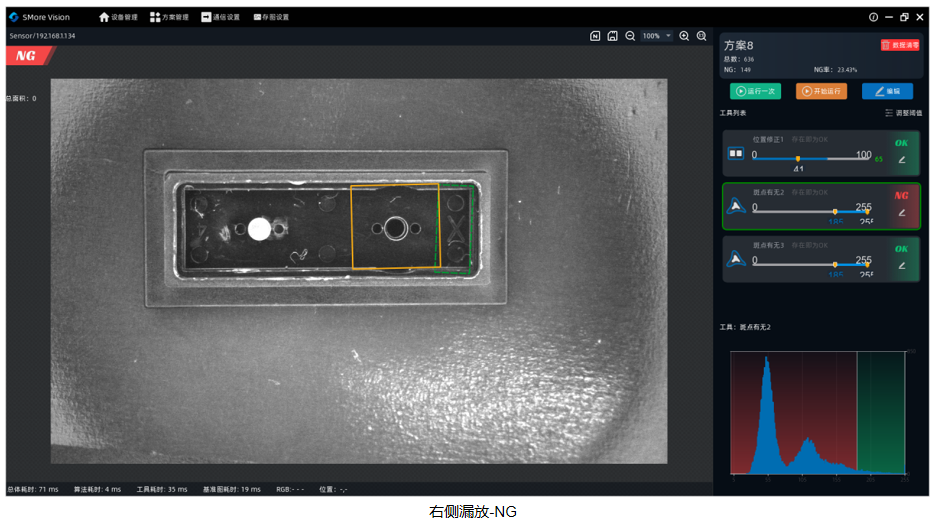

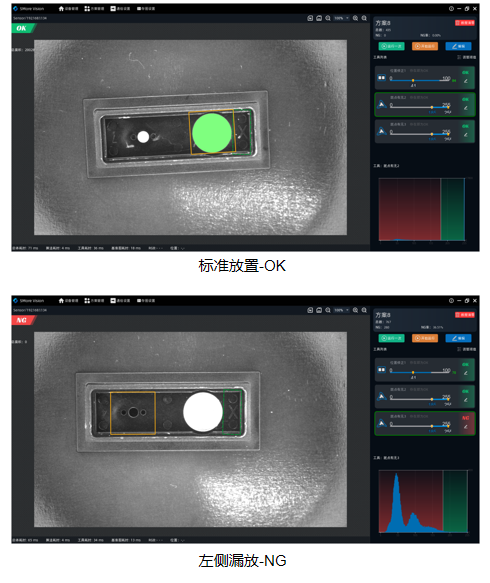

其它情况检测效果：
