笔记本电脑标签检测-评估方案

项目需求

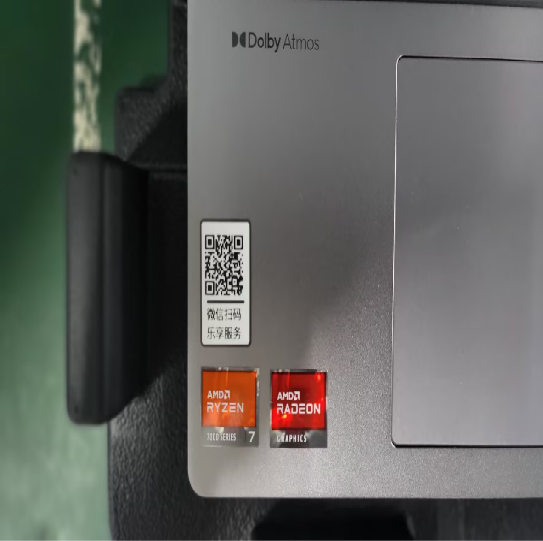

检测物：笔记本电脑标签

检测要求：

1.检测3个标签偏转角度
2.对其中一个标签进行字符识别并输出内容
3.对标签二维码进行读码并输出内容
4.笔记本种类：4种
5.静止检测，视野长边300-380mm

成像方案

智能视觉传感器VN4000+白灯+8mm焦距+无偏振+2.3MP(1920*1200)

工业级扫码器VS1000pro白灯+8mm焦距(F5.6)+无偏振+2.3MP（1920*1200）

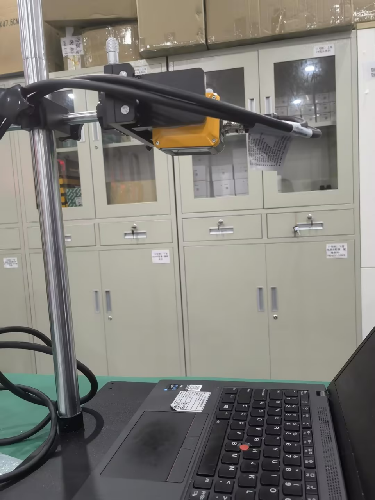

实际测试环境

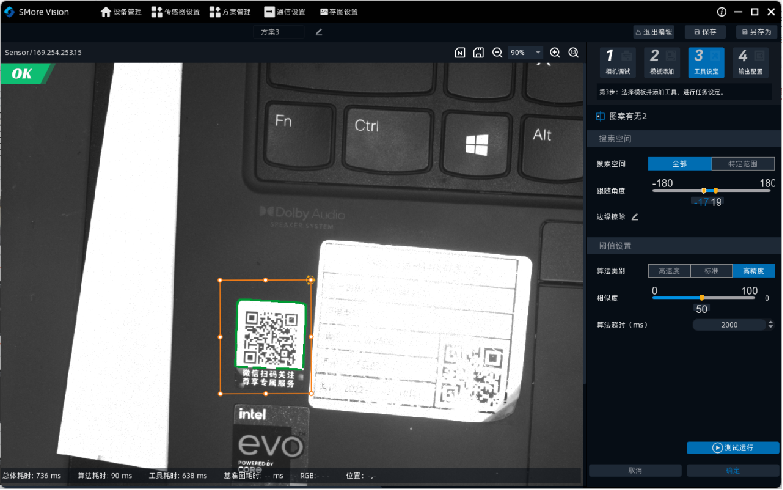

测试效果：标签偏转角度

注：OK品进行模板注释，用图案
有无工具进行标签的识别，高精度输出标签的偏转角度。

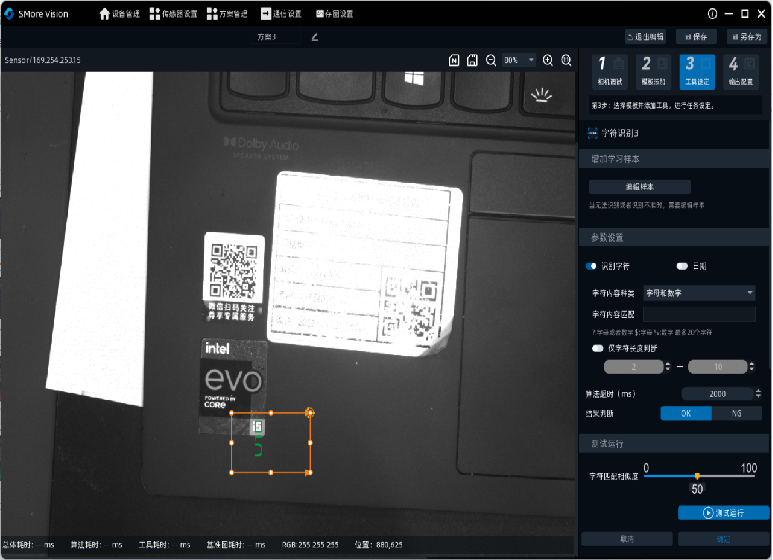

测试效果：标签字符识别

注：OK品进行模板注释，用字符识别工具框选字符范围进行字符识别输出字符内容。

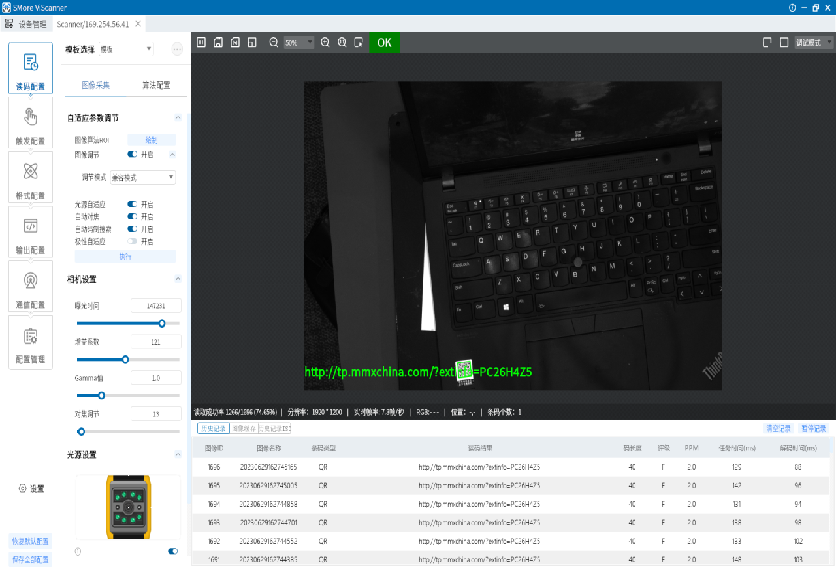

测试效果：二维码读取

注：读码器假设高度为550mm,在400*250mm视野内进行二维码读取。

总结

1、因标签产品种类和位置不确定，因此采用保守方案两台智能相机进行标签判断和字符识别。
2、智能相机会影响读码器视野，因此需要将读码器和智能相机错开100mm安装。读码器进行倾斜安装。
